SM902 433M短距離無線采集器

說明書下載

如有特殊需求，產品可開發定制。

1.1產品簡介
SM902無線采集器是集成RS485與433M短距離傳輸于一體的高科技產品，是微型RTU系統。它以高檔ARM處理器為核心，由高精度運算放大器、接口芯片、看門狗電路、輸入輸出回路等組成，并且嵌入通信模塊。所構成的遠程數據采集RTU終端，具有性能穩定、性價比高等特點。
由于SM902無線采集器是專為工業產品集成設計的，在溫度范圍、震動、電磁兼容性和接口多樣性等方面均采用特殊設計，保證了惡劣環境下的穩定工作，為您的設備提供了高質量保證。

1.2產品性能
● 配有標準的RS485通訊接口，支持標準的MODBUS_RTU協議傳輸。
● 具有斷電記憶功能，斷電后不需要重新設置參數。
● 本地可以查詢參數及實時數據，還能設置所有運行參數。
● 電源及通訊收發指示燈能清晰的指示采集器的工作狀態。
● USB接口用于設置參數。
● 采用工業通用的軌道卡扣，便于安裝與調試。
● 配有專用的配置軟件，通過SM902無線采集器，可以與RS485儀表進行數據通訊，及對采集器進行參數配置。

1.3主要參數
● 外觀尺寸：長106 mm × 寬71 mm × 高25 mm。
● 工作環境溫度：-20℃～+80℃。
● 儲存溫度：-25℃～+80℃。
● 電源輸入電壓：DC 24V。
● 防護等級：IP65。

1.4應用圖

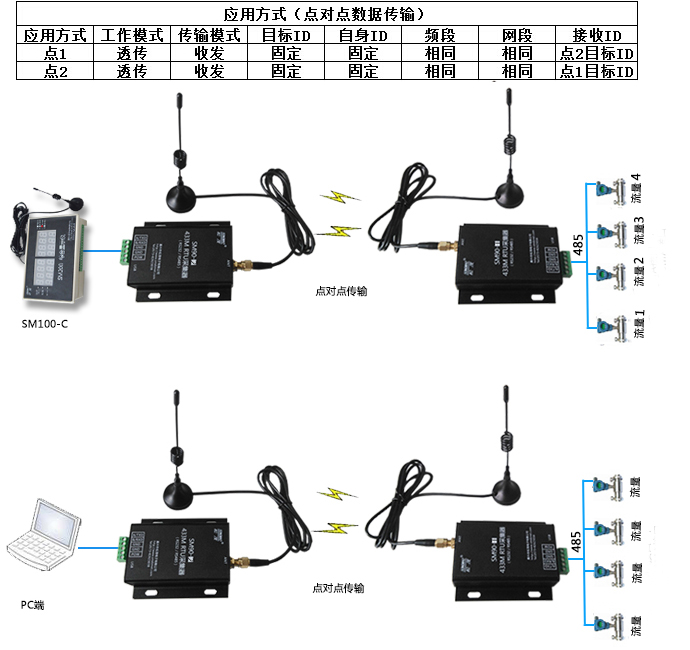

點對點數據傳輸

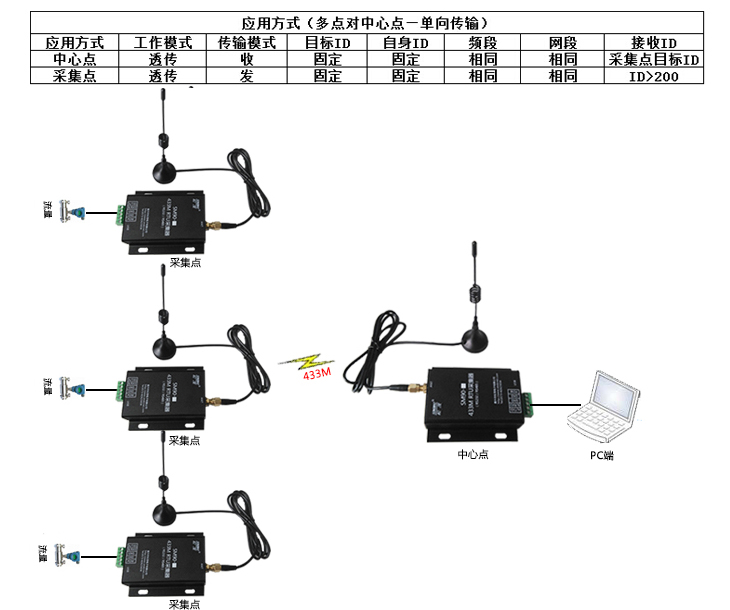

多點對中心點(單向)

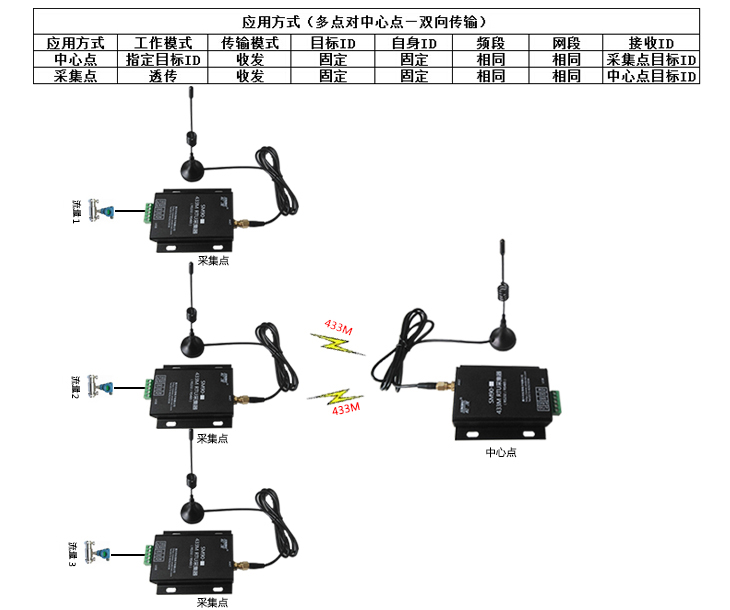

多點對中心點（雙向）

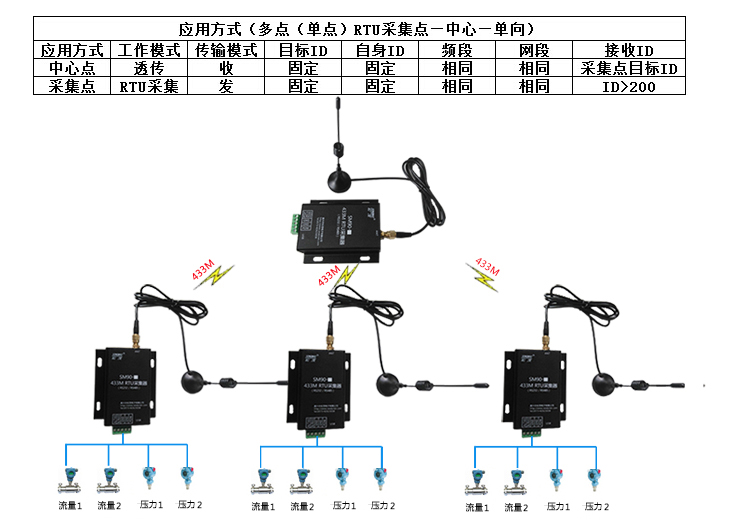

多點（單點）RTU采集點-中心-單向

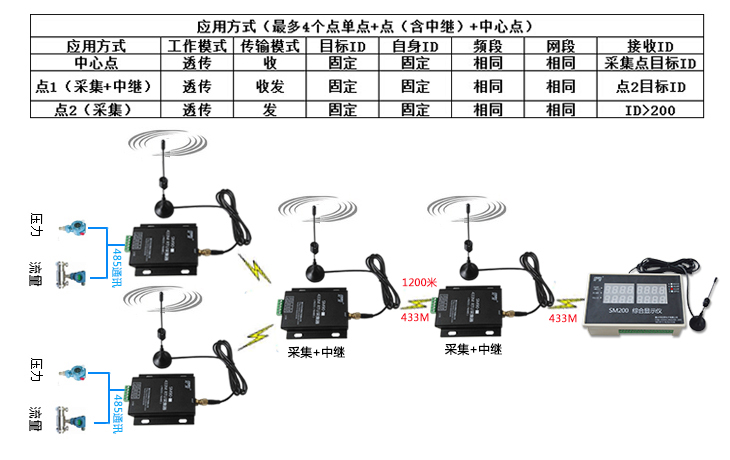

最多4個點單位+點（含中繼）+中心點

433M無線數據采集器通訊距離實測應用
